MN90

d'après cours-ffessm-plongee-niveau-4-modele-decompression et les modèles de décompression, ffessm

Les Temps de palier 6m sont tous exacts à une minute près.

le profil de la plongée : début à gauche , 0 mètre en haut

La conso vaut P de l'eau x Conso à la surface

Les hypothèses d'Haldane sont :

Les équilibres poumons/sang et tissus/sang sont instantanés ( modèle par perfusion ).
Le corps est représenté par des compartiments fictifs.
La charge et la décharge en N₂ des compartiments sont symétriques.
La composition de l’air retenue est celle de l’air atmosphérique au niveau de la mer et non de l’air alvéolaire.
Loi de Henry : si un gaz contient plusieurs types de gaz ( air contient 80% azote et 20% oxygène ), la quantité d'un gaz (azote) qu'on retrouvera dissout dans un liquide avec lequel il est en contact ( un compartiment ), est proportionnelle à la pression totale du gaz ( 1 + h/10 ) , à la proportion de gaz particulier dans le gaz ( 80% ). Le coefficient de proportionnalité dépend du compartiment et pour nous pas du tout de la pression de et de la température.

MN90

Pour calculer les temps de palier: On commence avec des paliers de 0 minute. On simule une remontée jusqu'au palier 12 mètres.

Si, pour au moins un compartiment, le rapport pression partiel d'azote sur le "Sc" du compartiment est supérieur à la pression de l'eau à 12 m, alors on refait le calcul avec un palier au dessus d'une minute de plus à 15 m.

rappel : une bouteille de 15 L à 220 bars, remontée à 50 bars = 2550 L ; une bouteille de 15 L à 220 bars, remontée à 0 bars = 3300 L

Choisissez vos données OU

Pression à la surface : 1.01325 ; Pression N2 : 81.06 bars ; Pourcentage d'azote : 80 %

50 minutes à 20 mètres, 4 min à 3 m, puis remontée à 0m, remontées à 15 m/s

									PN₂ de chaque compartiment au bout de 30 min
Profondeur	durée	Temps palier 15m	Temps palier 12m	Temps palier 9m	Temps palier 6m	Temps palier 3m	DTR	Consommation (L) à 30L/min	5 (2.72)	7 (2.54)	10 (2.38)	15 (2.2)	20 (2.04)	30 (1.82)	40 (1.68)	50 (1.61)	60 (1.58)	80 (1.56)	100 (1.55)	120 (1.54)
20 m	50 min	aucun	aucun	aucun	aucun	4	6	4790	0.83	0.87	0.96	1.12	1.22	1.32	1.34	1.32	1.3	1.24	1.19	1.15

0 minutes à 0 mètres, 4 min à 3 m, puis remontée à 0m, remontées à 15 m/s

									PN₂ de chaque compartiment au bout de 30 min
Profondeur	durée	Temps palier 15m	Temps palier 12m	Temps palier 9m	Temps palier 6m	Temps palier 3m	DTR	Consommation (L) à 30L/min	5 (2.72)	7 (2.54)	10 (2.38)	15 (2.2)	20 (2.04)	30 (1.82)	40 (1.68)	50 (1.61)	60 (1.58)	80 (1.56)	100 (1.55)	120 (1.54)
0 m	0 min	aucun	aucun	aucun	aucun	4	-30	4790	0.81	0.81	0.83	0.89	0.96	1.07	1.12	1.15	1.16	1.14	1.12	1.1

consommation finale ( pour 30 L / min , sans compter la descente ) : 4790L

consommation finale ( pour 20 L / min , sans compter la descente ) : 3190L

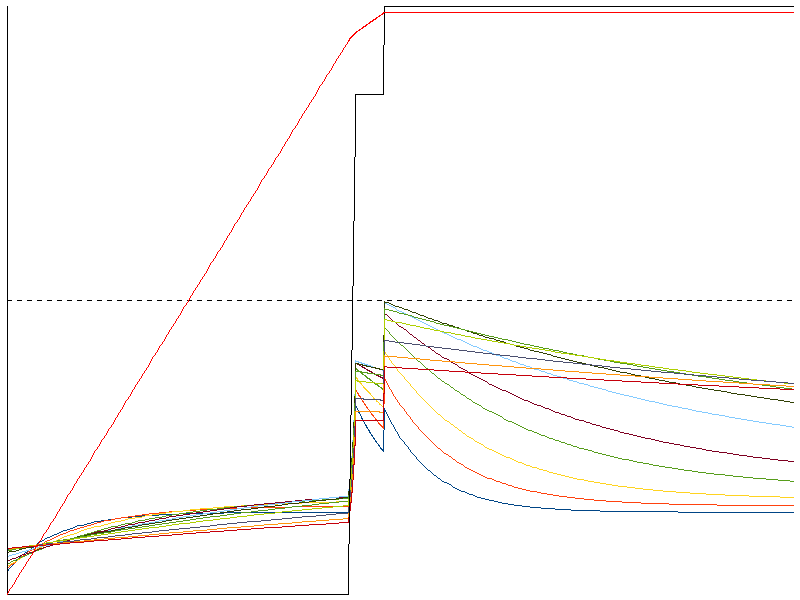

(profil) + (conso) + PN₂/Sc/ P(eau)

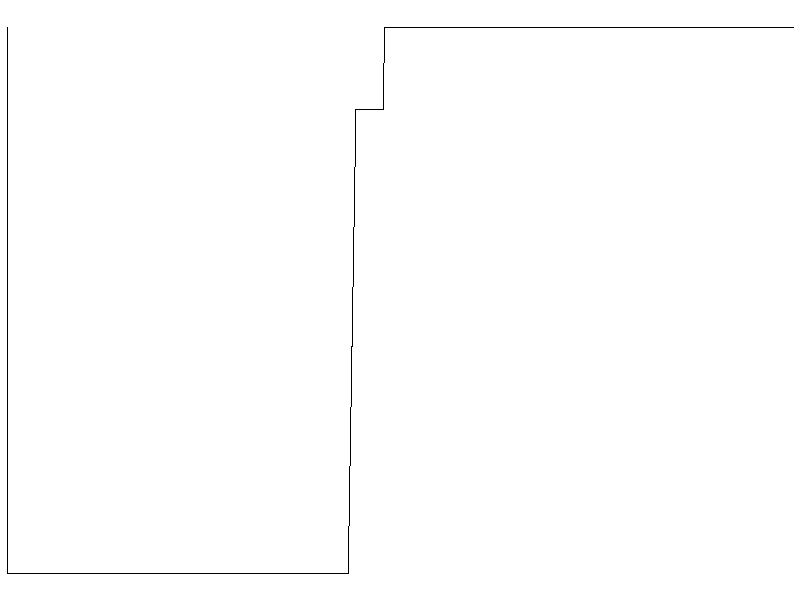

profil

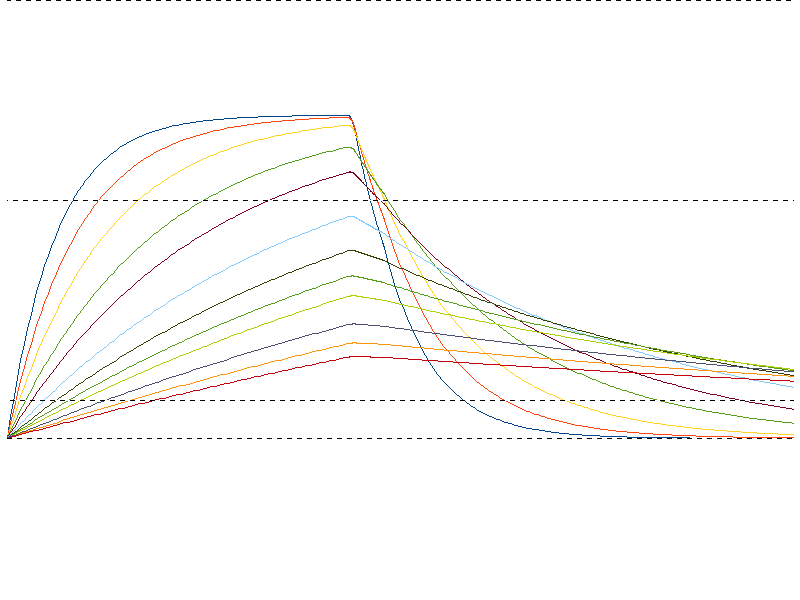

PN₂

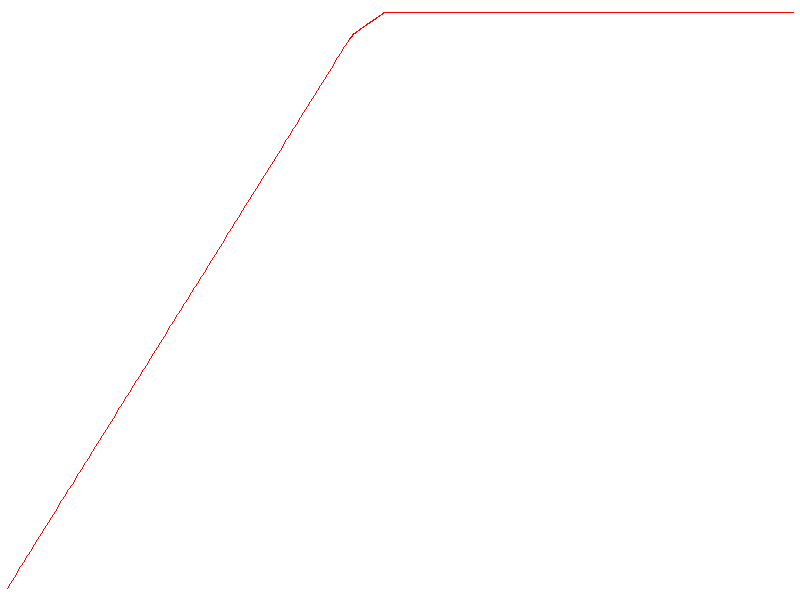

conso ( 30 L / min à 1 bar )

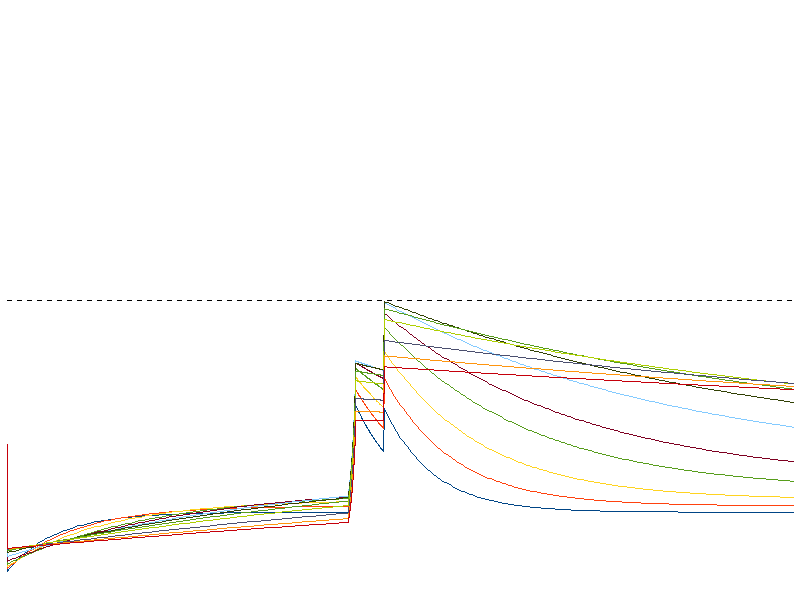

PN₂ / Sc / P(eau)

Profondeur	durée	Temps palier 15m	Temps palier 12m	Temps palier 9m	Temps palier 6m	Temps palier 3m	DTR	Consommation (L) à 30L/min
6 m	5 min	.	.	.	.	.	1	259
6 m	10 min	.	.	.	.	.	1	502
6 m	15 min	.	.	.	.	.	1	745
6 m	20 min	.	.	.	.	.	1	988
6 m	25 min	.	.	.	.	.	1	1231
6 m	30 min	.	.	.	.	.	1	1474
6 m	35 min	.	.	.	.	.	1	1717
6 m	40 min	.	.	.	.	.	1	1960
6 m	45 min	.	.	.	.	.	1	2203
6 m	50 min	.	.	.	.	.	1	2445
6 m	55 min	.	.	.	.	.	1	2688
6 m	60 min	.	.	.	.	.	1	2931

Profondeur	durée	Temps palier 15m	Temps palier 12m	Temps palier 9m	Temps palier 6m	Temps palier 3m	DTR	Consommation (L) à 30L/min
8 m	5 min	.	.	.	.	.	1	296
8 m	10 min	.	.	.	.	.	1	570
8 m	15 min	.	.	.	.	.	1	843
8 m	20 min	.	.	.	.	.	1	1116
8 m	25 min	.	.	.	.	.	1	1389
8 m	30 min	.	.	.	.	.	1	1663
8 m	35 min	.	.	.	.	.	1	1936
8 m	40 min	.	.	.	.	.	1	2209
8 m	45 min	.	.	.	.	.	1	2482
8 m	50 min	.	.	.	.	.	1	2755
8 m	55 min	.	.	.	.	.	1	3029
8 m	60 min	.	.	.	.	.	1	3302

Profondeur	durée	Temps palier 15m	Temps palier 12m	Temps palier 9m	Temps palier 6m	Temps palier 3m	DTR	Consommation (L) à 30L/min
10 m	5 min	.	.	.	.	.	1	334
10 m	10 min	.	.	.	.	.	1	638
10 m	15 min	.	.	.	.	.	1	941
10 m	20 min	.	.	.	.	.	1	1245
10 m	25 min	.	.	.	.	.	1	1549
10 m	30 min	.	.	.	.	.	1	1852
10 m	35 min	.	.	.	.	.	1	2156
10 m	40 min	.	.	.	.	.	1	2459
10 m	45 min	.	.	.	.	.	1	2763
10 m	50 min	.	.	.	.	.	1	3066
10 m	55 min	.	.	.	.	.	1	3370
10 m	60 min	.	.	.	.	.	1	3673

Profondeur	durée	Temps palier 15m	Temps palier 12m	Temps palier 9m	Temps palier 6m	Temps palier 3m	DTR	Consommation (L) à 30L/min
12 m	5 min	.	.	.	.	.	1	373
12 m	10 min	.	.	.	.	.	1	707
12 m	15 min	.	.	.	.	.	1	1041
12 m	20 min	.	.	.	.	.	1	1375
12 m	25 min	.	.	.	.	.	1	1709
12 m	30 min	.	.	.	.	.	1	2042
12 m	35 min	.	.	.	.	.	1	2376
12 m	40 min	.	.	.	.	.	1	2710
12 m	45 min	.	.	.	.	.	1	3044
12 m	50 min	.	.	.	.	.	1	3378
12 m	55 min	.	.	.	.	.	1	3712
12 m	60 min	.	.	.	.	.	1	4046

Profondeur	durée	Temps palier 15m	Temps palier 12m	Temps palier 9m	Temps palier 6m	Temps palier 3m	DTR	Consommation (L) à 30L/min
15 m	5 min	.	.	.	.	.	1	433
15 m	10 min	.	.	.	.	.	2	812
15 m	15 min	.	.	.	.	.	2	1192
15 m	20 min	.	.	.	.	.	1	1571
15 m	25 min	.	.	.	.	.	1	1950
15 m	30 min	.	.	.	.	.	1	2330
15 m	35 min	.	.	.	.	.	2	2709
15 m	40 min	.	.	.	.	.	2	3088
15 m	45 min	.	.	.	.	.	2	3468
15 m	50 min	.	.	.	.	.	2	3847
15 m	55 min	.	.	.	.	.	2	4226
15 m	60 min	.	.	.	.	.	2	4606

Profondeur	durée	Temps palier 15m	Temps palier 12m	Temps palier 9m	Temps palier 6m	Temps palier 3m	DTR	Consommation (L) à 30L/min
18 m	5 min	.	.	.	.	.	2	494
18 m	10 min	.	.	.	.	.	2	919
18 m	15 min	.	.	.	.	.	2	1344
18 m	20 min	.	.	.	.	.	2	1769
18 m	25 min	.	.	.	.	.	2	2194
18 m	30 min	.	.	.	.	.	2	2618
18 m	35 min	.	.	.	.	.	2	3043
18 m	40 min	.	.	.	.	.	2	3468
18 m	45 min	.	.	.	.	.	2	3893
18 m	50 min	.	.	.	.	.	2	4318
18 m	55 min	.	.	.	.	1	3	4782
18 m	60 min	.	.	.	.	4	6	5325

Profondeur	durée	Temps palier 15m	Temps palier 12m	Temps palier 9m	Temps palier 6m	Temps palier 3m	DTR	Consommation (L) à 30L/min
20 m	5 min	.	.	.	.	.	2	536
20 m	10 min	.	.	.	.	.	2	992
20 m	15 min	.	.	.	.	.	2	1447
20 m	20 min	.	.	.	.	.	2	1902
20 m	25 min	.	.	.	.	.	2	2357
20 m	30 min	.	.	.	.	.	2	2812
20 m	35 min	.	.	.	.	.	2	3267
20 m	40 min	.	.	.	.	.	2	3722
20 m	45 min	.	.	.	.	1	3	4217
20 m	50 min	.	.	.	.	4	6	4790
20 m	55 min	.	.	.	.	9	11	5443
20 m	60 min	.	.	.	.	12	14	6017

Profondeur	durée	Temps palier 15m	Temps palier 12m	Temps palier 9m	Temps palier 6m	Temps palier 3m	DTR	Consommation (L) à 30L/min
22 m	5 min	.	.	.	.	.	2	579
22 m	10 min	.	.	.	.	.	2	1065
22 m	15 min	.	.	.	.	.	2	1550
22 m	20 min	.	.	.	.	.	2	2036
22 m	25 min	.	.	.	.	.	2	2521
22 m	30 min	.	.	.	.	.	2	3006
22 m	35 min	.	.	.	.	.	2	3492
22 m	40 min	.	.	.	.	2	4	4056
22 m	45 min	.	.	.	.	6	8	4700
22 m	50 min	.	.	.	.	11	13	5383
22 m	55 min	.	.	.	.	16	18	6065
22 m	60 min	.	.	.	.	20	22	6709

Profondeur	durée	Temps palier 15m	Temps palier 12m	Temps palier 9m	Temps palier 6m	Temps palier 3m	DTR	Consommation (L) à 30L/min
25 m	5 min	.	.	.	.	.	2	645
25 m	10 min	.	.	.	.	.	2	1176
25 m	15 min	.	.	.	.	.	2	1707
25 m	20 min	.	.	.	.	.	2	2238
25 m	25 min	.	.	.	.	.	2	2769
25 m	30 min	.	.	.	.	2	4	3378
25 m	35 min	.	.	.	.	5	7	4028
25 m	40 min	.	.	.	.	10	12	4756
25 m	45 min	.	.	.	.	16	18	5524
25 m	50 min	.	.	.	.	21	23	6252
25 m	55 min	.	.	.	.	27	29	7020
25 m	60 min	.	.	.	.	32	34	7749

Profondeur	durée	Temps palier 15m	Temps palier 12m	Temps palier 9m	Temps palier 6m	Temps palier 3m	DTR	Consommation (L) à 30L/min
28 m	5 min	.	.	.	.	.	2	713
28 m	10 min	.	.	.	.	.	2	1289
28 m	15 min	.	.	.	.	.	2	1865
28 m	20 min	.	.	.	.	1	3	2481
28 m	25 min	.	.	.	.	2	4	3097
28 m	30 min	.	.	.	.	6	8	3831
28 m	35 min	.	.	.	.	12	14	4645
28 m	40 min	.	.	.	.	19	21	5497
28 m	45 min	.	.	.	.	25	27	6311
28 m	50 min	.	.	.	.	32	34	7164
28 m	55 min	.	.	.	2	36	40	7995
28 m	60 min	.	.	.	4	39	45	8787

Profondeur	durée	Temps palier 15m	Temps palier 12m	Temps palier 9m	Temps palier 6m	Temps palier 3m	DTR	Consommation (L) à 30L/min
30 m	5 min	.	.	.	.	.	2	759
30 m	10 min	.	.	.	.	.	3	1365
30 m	15 min	.	.	.	.	.	2	1972
30 m	20 min	.	.	.	.	2	4	2658
30 m	25 min	.	.	.	.	4	6	3343
30 m	30 min	.	.	.	.	9	12	4147
30 m	35 min	.	.	.	.	17	20	5070
30 m	40 min	.	.	.	.	24	27	5953
30 m	45 min	.	.	.	1	30	33	6845
30 m	50 min	.	.	.	3	36	42	7786
30 m	55 min	.	.	.	6	39	48	8657
30 m	60 min	.	.	.	10	43	55	9616

Profondeur	durée	Temps palier 15m	Temps palier 12m	Temps palier 9m	Temps palier 6m	Temps palier 3m	DTR	Consommation (L) à 30L/min
32 m	5 min	.	.	.	.	.	3	805
32 m	10 min	.	.	.	.	.	3	1442
32 m	15 min	.	.	.	.	1	4	2119
32 m	20 min	.	.	.	.	3	6	2835
32 m	25 min	.	.	.	.	6	9	3590
32 m	30 min	.	.	.	.	14	17	4543
32 m	35 min	.	.	.	.	22	25	5496
32 m	40 min	.	.	.	1	29	33	6458
32 m	45 min	.	.	.	3	35	41	7429
32 m	50 min	.	.	.	7	38	48	8379
32 m	55 min	.	.	.	11	42	56	9368
32 m	60 min	.	.	.	15	46	64	10358

Profondeur	durée	Temps palier 15m	Temps palier 12m	Temps palier 9m	Temps palier 6m	Temps palier 3m	DTR	Consommation (L) à 30L/min
35 m	5 min	.	.	.	.	.	3	877
35 m	10 min	.	.	.	.	.	3	1560
35 m	15 min	.	.	.	.	2	5	2321
35 m	20 min	.	.	.	.	5	8	3122
35 m	25 min	.	.	.	.	11	14	4041
35 m	30 min	.	.	.	1	20	24	5128
35 m	35 min	.	.	.	2	27	32	6135
35 m	40 min	.	.	.	5	34	42	7240
35 m	45 min	.	.	.	9	38	50	8275
35 m	50 min	.	.	.	14	42	59	9358
35 m	55 min	.	.	.	18	46	67	10393
35 m	60 min	.	.	.	22	49	74	11388

Profondeur	durée	Temps palier 15m	Temps palier 12m	Temps palier 9m	Temps palier 6m	Temps palier 3m	DTR	Consommation (L) à 30L/min
38 m	5 min	.	.	.	.	.	3	951
38 m	10 min	.	.	.	.	1	4	1718
38 m	15 min	.	.	.	.	3	6	2525
38 m	20 min	.	.	.	.	7	10	3411
38 m	25 min	.	.	.	1	16	20	4543
38 m	30 min	.	.	.	2	25	30	5675
38 m	35 min	.	.	.	5	33	41	6864
38 m	40 min	.	.	.	10	37	50	7993
38 m	45 min	.	.	.	15	42	60	9162
38 m	50 min	.	.	.	20	46	69	10290
38 m	55 min	.	.	2	23	50	78	11437
38 m	60 min	.	.	5	26	54	88	12642

Profondeur	durée	Temps palier 15m	Temps palier 12m	Temps palier 9m	Temps palier 6m	Temps palier 3m	DTR	Consommation (L) à 30L/min
40 m	5 min	.	.	.	.	.	3	1001
40 m	10 min	.	.	.	.	1	4	1798
40 m	15 min	.	.	.	.	4	7	2675
40 m	20 min	.	.	.	1	9	13	3679
40 m	25 min	.	.	.	2	19	24	4881
40 m	30 min	.	.	.	4	28	35	6092
40 m	35 min	.	.	.	8	35	46	7321
40 m	40 min	.	.	.	13	40	56	8520
40 m	45 min	.	.	1	18	45	67	9776
40 m	50 min	.	.	2	23	48	76	10953
40 m	55 min	.	.	5	26	52	86	12188
40 m	60 min	.	.	8	29	57	97	13463

Profondeur	durée	Temps palier 15m	Temps palier 12m	Temps palier 9m	Temps palier 6m	Temps palier 3m	DTR	Consommation (L) à 30L/min
42 m	5 min	.	.	.	.	.	3	1052
42 m	10 min	.	.	.	.	2	5	1919
42 m	15 min	.	.	.	.	5	8	2826
42 m	20 min	.	.	.	1	12	16	3940
42 m	25 min	.	.	.	3	22	28	5220
42 m	30 min	.	.	.	6	31	40	6510
42 m	35 min	.	.	.	11	37	51	7779
42 m	40 min	.	.	1	16	42	62	9065
42 m	45 min	.	.	2	21	47	73	10352
42 m	50 min	.	.	5	25	50	83	11626
42 m	55 min	.	.	8	28	55	94	12931
42 m	60 min	.	.	12	30	60	105	14245

Profondeur	durée	Temps palier 15m	Temps palier 12m	Temps palier 9m	Temps palier 6m	Temps palier 3m	DTR	Consommation (L) à 30L/min
45 m	5 min	.	.	.	.	.	3	1129
45 m	10 min	.	.	.	.	3	7	2082
45 m	15 min	.	.	.	1	6	10	3083
45 m	20 min	.	.	.	2	15	20	4321
45 m	25 min	.	.	.	5	25	34	5696
45 m	30 min	.	.	.	9	35	48	7119
45 m	35 min	.	.	1	14	41	60	8491
45 m	40 min	.	.	3	20	45	72	9889
45 m	45 min	.	.	6	24	49	82	11249
45 m	50 min	.	.	10	27	55	96	12696
45 m	55 min	.	.	14	30	60	107	14104
45 m	60 min	.	1	17	32	65	119	15473

Profondeur	durée	Temps palier 15m	Temps palier 12m	Temps palier 9m	Temps palier 6m	Temps palier 3m	DTR	Consommation (L) à 30L/min
48 m	5 min	.	.	.	.	.	4	1209
48 m	10 min	.	.	.	.	4	8	2246
48 m	15 min	.	.	.	1	8	13	3332
48 m	20 min	.	.	.	3	19	26	4743
48 m	25 min	.	.	.	7	29	40	6212
48 m	30 min	.	.	1	12	37	54	7708
48 m	35 min	.	.	3	18	43	68	9232
48 m	40 min	.	.	6	22	49	81	10715
48 m	45 min	.	.	10	27	53	94	12226
48 m	50 min	.	1	14	30	58	107	13747
48 m	55 min	.	2	18	32	63	119	15218
48 m	60 min	.	5	19	35	70	133	16778

Profondeur	durée	Temps palier 15m	Temps palier 12m	Temps palier 9m	Temps palier 6m	Temps palier 3m	DTR	Consommation (L) à 30L/min
50 m	5 min	.	.	.	.	1	5	1302
50 m	10 min	.	.	.	.	4	8	2331
50 m	15 min	.	.	.	2	9	15	3535
50 m	20 min	.	.	.	4	22	30	5055
50 m	25 min	.	.	1	8	32	45	6612
50 m	30 min	.	.	2	13	40	59	8139
50 m	35 min	.	.	5	20	45	74	9759
50 m	40 min	.	.	9	24	49	86	11252
50 m	45 min	.	1	12	28	56	101	12872
50 m	50 min	.	2	17	30	62	115	14471
50 m	55 min	.	5	19	33	68	129	16079

Profondeur	durée	Temps palier 15m	Temps palier 12m	Temps palier 9m	Temps palier 6m	Temps palier 3m	DTR	Consommation (L) à 30L/min
52 m	5 min	.	.	.	.	1	5	1357
52 m	10 min	.	.	.	.	5	9	2455
52 m	15 min	.	.	.	3	11	18	3778
52 m	20 min	.	.	.	5	24	33	5329
52 m	25 min	.	.	2	9	34	49	6974
52 m	30 min	.	.	3	16	41	64	8588
52 m	35 min	.	.	6	22	47	79	10230
52 m	40 min	.	.	11	26	51	92	11810
52 m	45 min	.	2	14	30	58	108	13528
52 m	50 min	.	4	18	32	64	122	15166
52 m	55 min	.	7	20	36	71	138	16893

Profondeur	durée	Temps palier 15m	Temps palier 12m	Temps palier 9m	Temps palier 6m	Temps palier 3m	DTR	Consommation (L) à 30L/min
55 m	5 min	.	.	.	.	1	5	1441
55 m	10 min	.	.	.	1	5	10	2633
55 m	15 min	.	.	.	3	14	21	4071
55 m	20 min	.	.	1	6	27	38	5774
55 m	25 min	.	.	3	11	37	55	7513
55 m	30 min	.	.	5	19	43	71	9239
55 m	35 min	.	1	9	23	49	86	10953
55 m	40 min	.	2	13	28	56	103	12756
55 m	45 min	.	4	17	31	62	118	14488
55 m	50 min	.	8	19	35	69	135	16327
55 m	55 min	.	11	22	37	76	150	18060

Profondeur	durée	Temps palier 15m	Temps palier 12m	Temps palier 9m	Temps palier 6m	Temps palier 3m	DTR	Consommation (L) à 30L/min
58 m	5 min	.	.	.	.	2	6	1566
58 m	10 min	.	.	.	2	5	11	2813
58 m	15 min	.	.	.	4	17	25	4415
58 m	20 min	.	.	2	7	30	43	6220
58 m	25 min	.	.	4	13	40	61	8053
58 m	30 min	.	1	7	21	46	79	9950
58 m	35 min	.	2	11	26	51	94	11719
58 m	40 min	.	4	16	29	59	112	13633
58 m	45 min	.	8	18	33	66	129	15518
58 m	50 min	1	10	22	36	74	147	17451
58 m	55 min	2	14	24	38	83	165	19393

Profondeur	durée	Temps palier 15m	Temps palier 12m	Temps palier 9m	Temps palier 6m	Temps palier 3m	DTR	Consommation (L) à 30L/min
60 m	5 min	.	.	.	.	2	7	1624
60 m	10 min	.	.	.	2	6	12	2941
60 m	15 min	.	.	1	4	19	28	4670
60 m	20 min	.	.	3	8	32	47	6555
60 m	25 min	.	.	5	15	41	65	8427
60 m	30 min	.	1	8	22	48	83	10345
60 m	35 min	.	3	12	28	54	102	12299
60 m	40 min	.	6	17	30	62	120	14262
60 m	45 min	.	10	19	35	69	137	16225
60 m	50 min	2	12	23	37	77	156	18216
60 m	55 min	5	15	24	39	88	176	20294

Profondeur	durée	Temps palier 15m	Temps palier 12m	Temps palier 9m	Temps palier 6m	Temps palier 3m	DTR	Consommation (L) à 30L/min
62 m	5 min	.	.	.	.	2	7	1683
62 m	10 min	.	.	.	2	7	14	3069
62 m	15 min	.	.	1	5	21	32	4917

Profondeur	durée	Temps palier 15m	Temps palier 12m	Temps palier 9m	Temps palier 6m	Temps palier 3m	DTR	Consommation (L) à 30L/min
65 m	5 min	.	.	.	.	3	8	1812
65 m	10 min	.	.	.	3	8	16	3292
65 m	15 min	.	.	2	5	24	36	5274
